Material und Werkzeuge
Material
- 1 1/2 Holzbrettchen 10x15x1 cm
- 2 Stuhlwinkel 50x50
- 1 Solarmotor RF 300
- 1 Reduzierstück für Motor
- 1 Motorklemme LS 101/20
- 1 Holzrad 50 mm Durchmesser, Innendurchmesser 4 mm
- 1 Kurbel
- 1 Holzrundstab 4mm x 70mm
- 1 Gummiring dünn
- 3 Unterlegscheiben M4x9
- 1 Schlauch Innendurchmesser 4mm, Länge 1cm
- 3 Spanplattenschrauben 3x12
- 2 Reißnägel
- 2 Büroklammern
Werkzeuge
- Hammer
- Schraubendreher PH1
- Papier-Schablone Generator
- Klebstoff

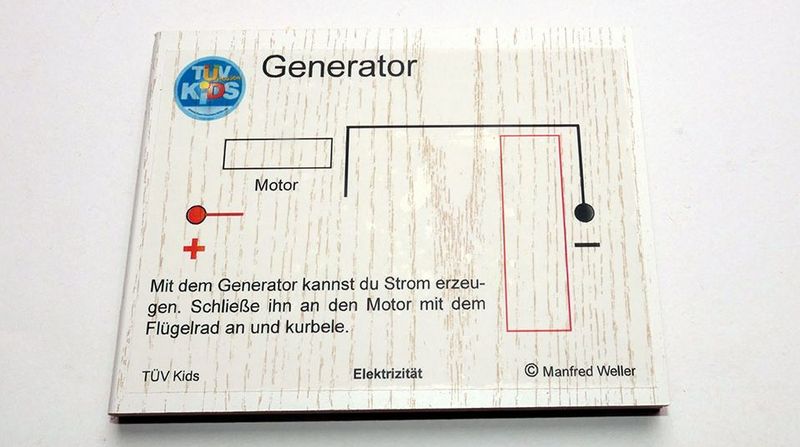

Schneide die Schablone aus und klebe sie auf das Brettchen.

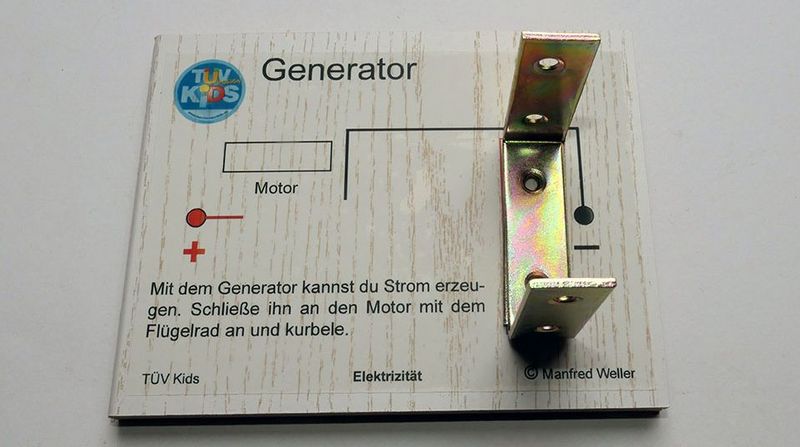

Stelle die beiden Metallwinkel, so wie auf dem Bild zu sehen, auf das Brettchen.

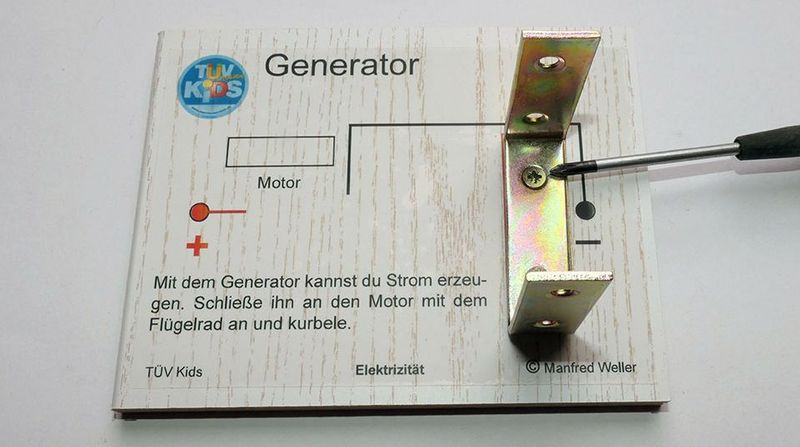

Schraube die Winkel auf dem Brettchen fest.

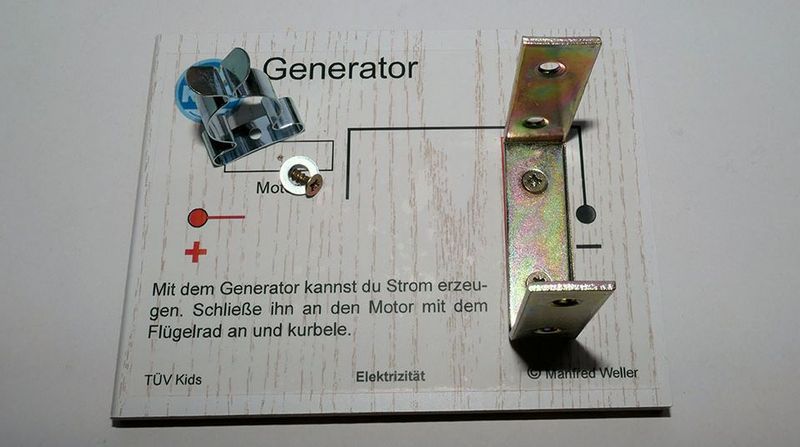

Stecke eine Schraube durch eine Unterlegscheibe, dann durch das Loch in der Mitte der Motorklemme.

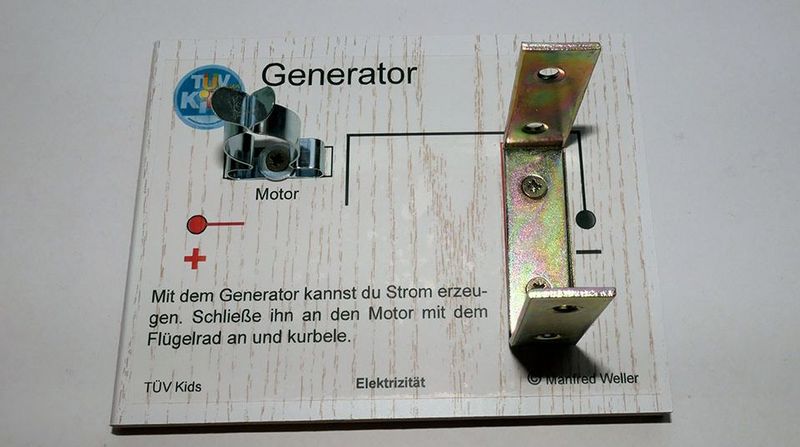

Schraube die Motorklemme auf das Brettchen.

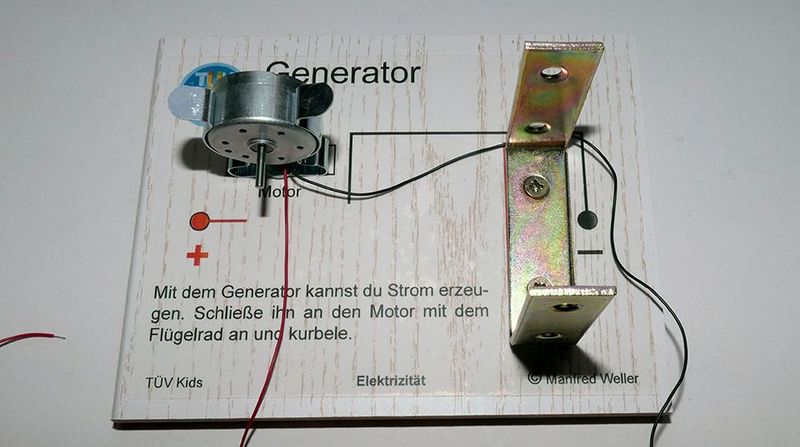

Stecke den Motor in die Klemme.

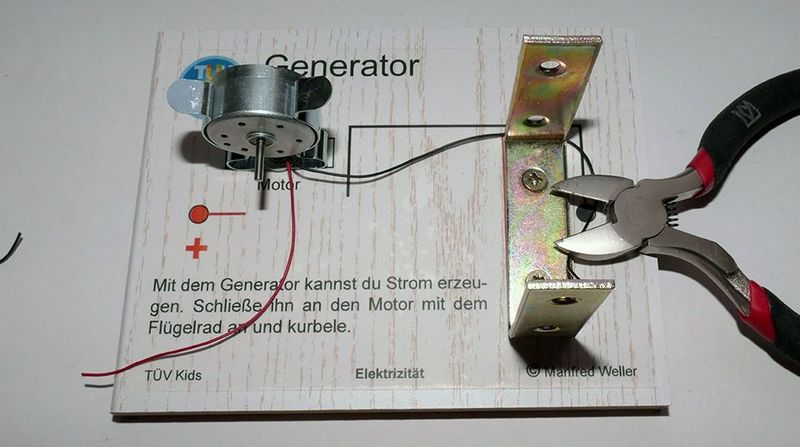

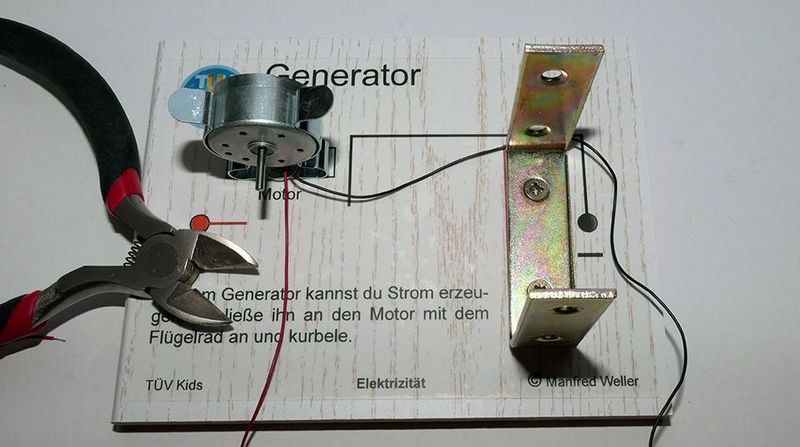

Schneide an den Kabeln des Motors die gelöteten Spitzen ab.
Entferne an den Enden der Kabel etwa zwei Zentimeter von der Isolation.

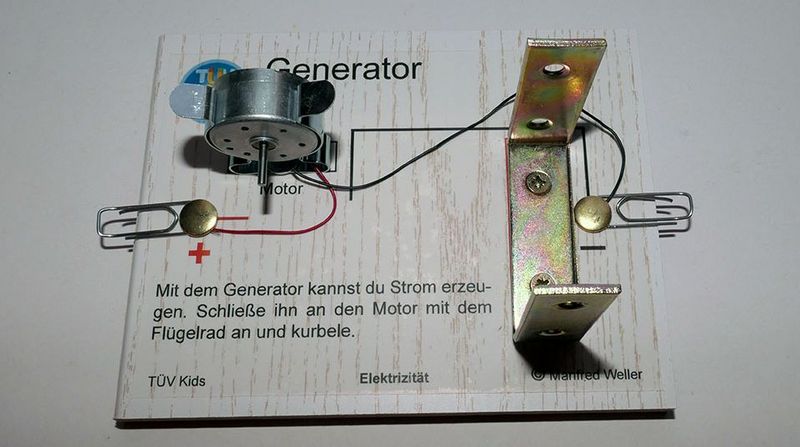

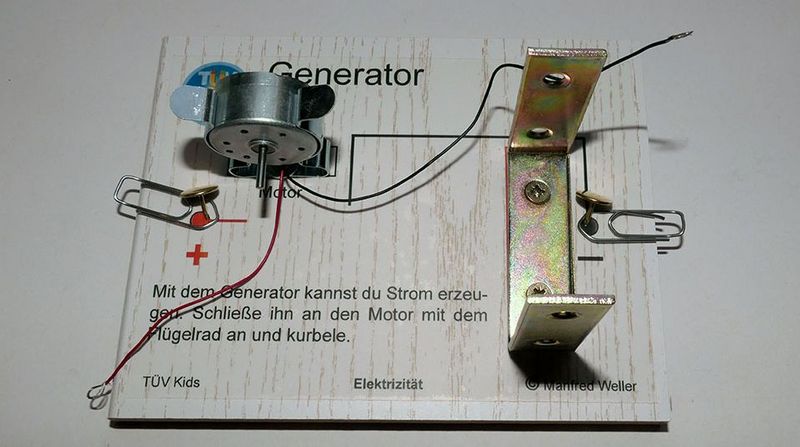

Stecke je einen Reißnagel durch die Öse der Büroklammer. Drücke je einen Reißnagel mit einer Büroklammer rechts und links in die Anschlussstellen. Drücke sie locker in das Brettchen, dass sie gerade so halten.
Wickle die abisolierten Enden der Kabel um die Reißnägel und schlage sie dann fest ein. Prüfe, ob die Kabel Kontakt zu den Büroklammern haben und fest sind.

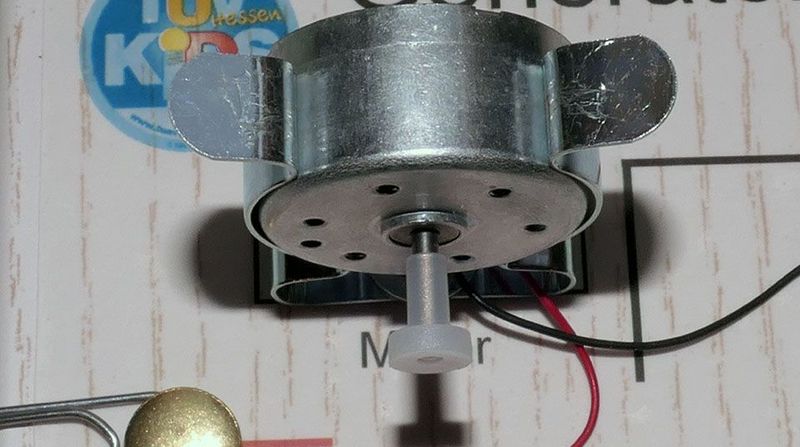

Schiebe ein Reduzierstück auf die Motorachse. Es verhindert, dass der Gummiring von der Achse rutscht.

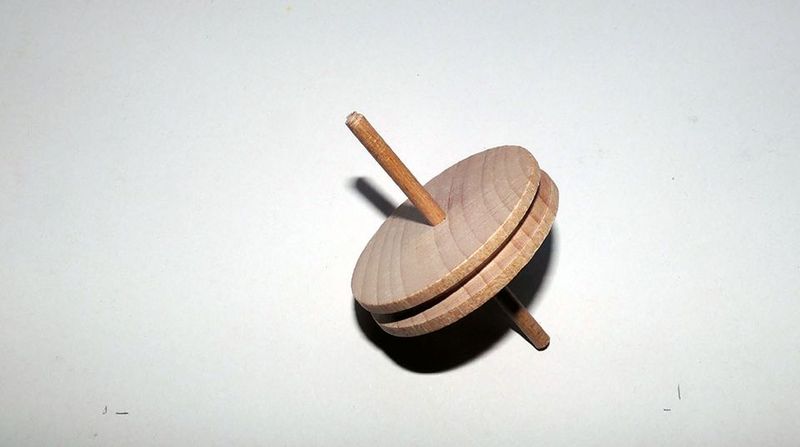

Drücke eine Holzachse durch das Loch des Laufrades. Wenn es zu schwer geht, kannst du mit dem Hammer vorsichtig nachhelfen. Schlage nicht zu fest, sonst bricht die Holzachse ab.
Lege zwei Brettchen oder Bücher nebeneinander. Lege das Laufrad so auf diese Unterlagen, dass die Holzachse dazwischen nach unten gedrückt werden kann.
Das Laufrad muss in der Mitte der Achse sein.

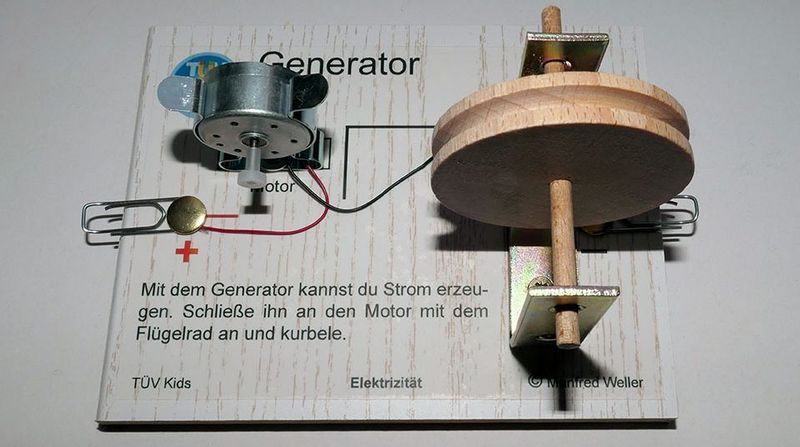

Schiebe die Achse mit dem Laufrad in die oberen Löcher der Metallwinkel.

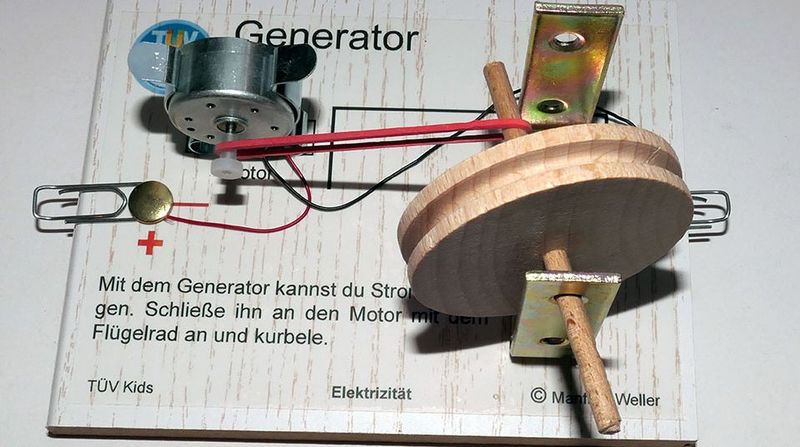

Fädele einen Gummiring von der Motorachse zur Achse des Laufrades. Dazu musst du das Laufrad noch einmal auf einer Seite aus dem Metallwinkel ziehen.
Richte das Laufrad wieder so aus, dass es in der Mitte zwischen den Metallwinkeln steht.

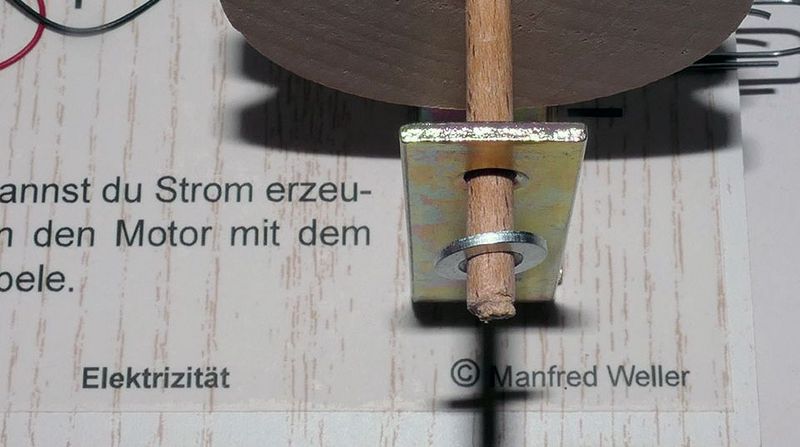

Schiebe eine Unterlegscheibe außen auf die Achse.

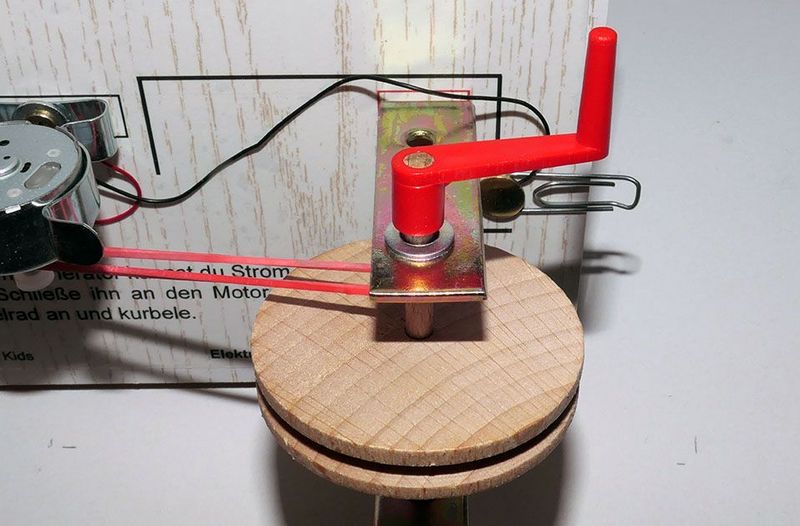

Stecke eine Leier auf die Achse.
Drücke die Leier so fest, dass die Achse ganz in dem Loch der Leier ist. Du kannst leicht mit dem Hammer nachhelfen. Dazu musst du die Achse mit dem anderen Ende auf eine Unterlage legen. Sei ganz vorsichtig mit dem Hammer, dass die Achse nicht bricht.
Auf der gegenüberliegenden Seite musst du die Achse sichern, dass sie nicht aus den Winkeln herausrutscht.

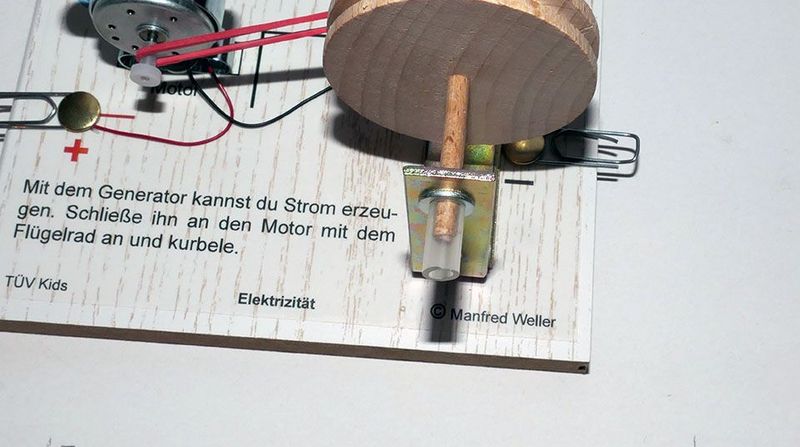

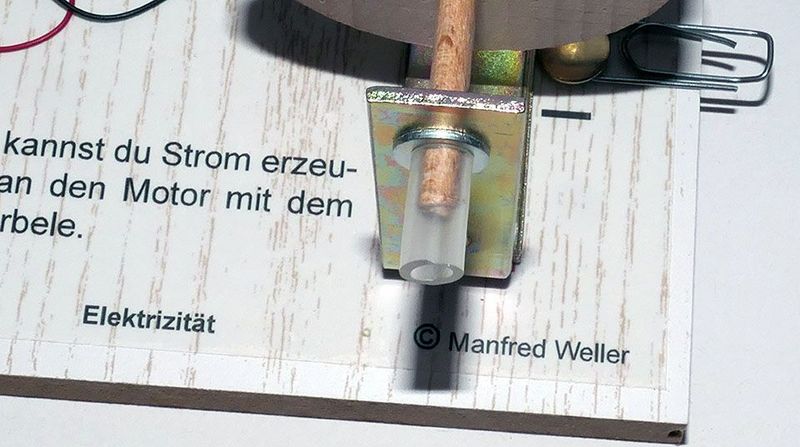

Dazu steckst du eine Unterlegscheibe auf die Achse und sicherst diese mit einem Stück Kunststoffschlauch.

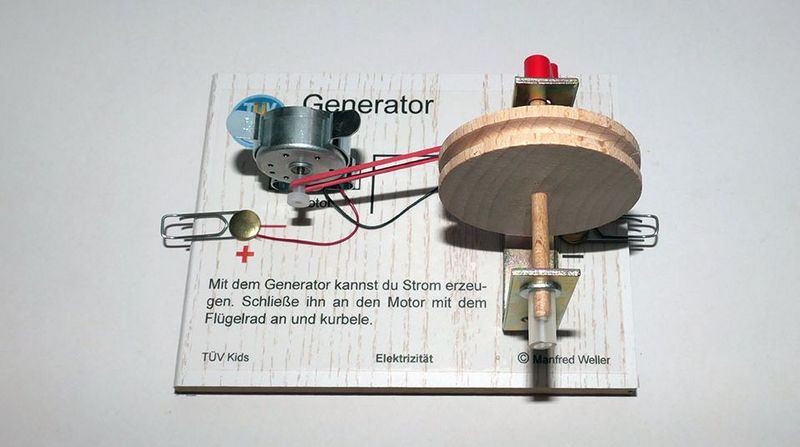

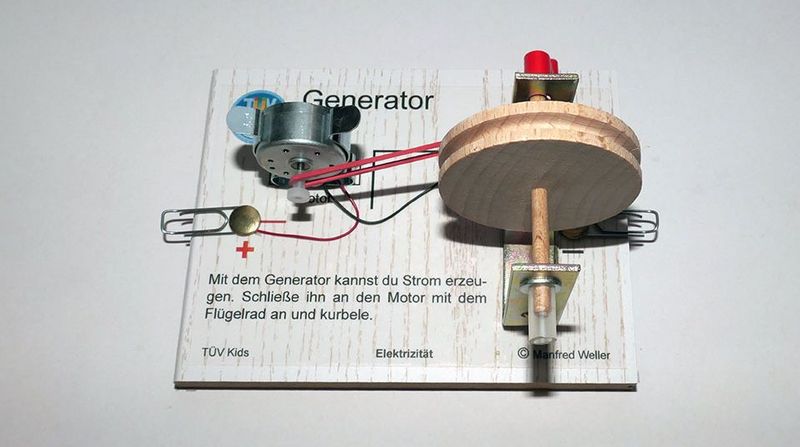

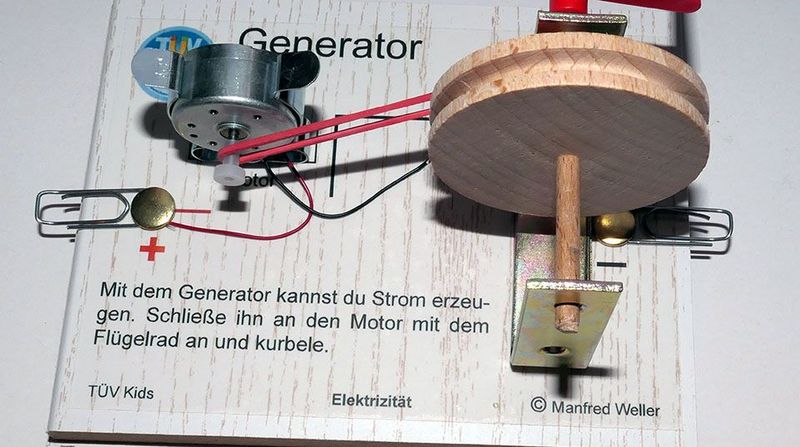

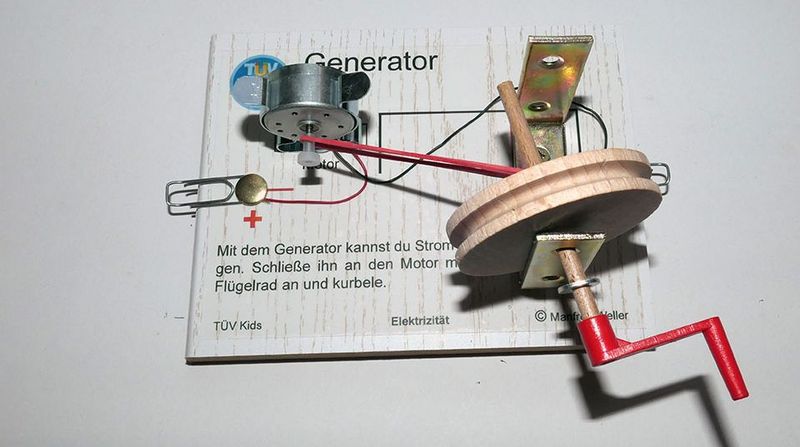

Spanne den Gummiring jetzt von der Achse des Motors über die Rille in dem Laufrad.
